Boas,
O meu cournil anda em restauro e levou um instalação eléctrica nova, agora o problema, quando na oficina tiraram a instalação antiga não tiveram o cuidado de tirar fotos ou marcar as ligações e agora não sabem o que liga aonde, em especial nos manometros e na manete das luzes.
Dá minha parte fiz o trabalho de casa arranjei-lhes o esquema eléctrico e vasculhei o forumm na expectativa de que alguém antes de mim já tenha tido o mesmo problema mas não tive sucesso em encontrar uma solução
Assim para tentar encontrar uma solução para mim, que sou "toto" e não percebo nada de electricidade, e para os demais que venham a ter o mesmo problema peço ajuda à comunidade do forumm
Olhando para o esquema eléctrico percebo quais são os fios, que têm de ligar nos manômetros e no comutador das luzes no entanto não faço ideia onde se ligam efectivamente:

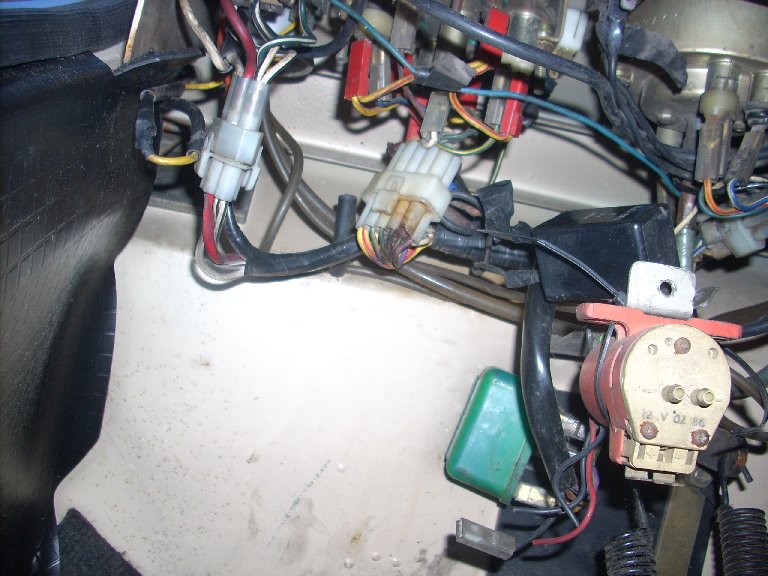

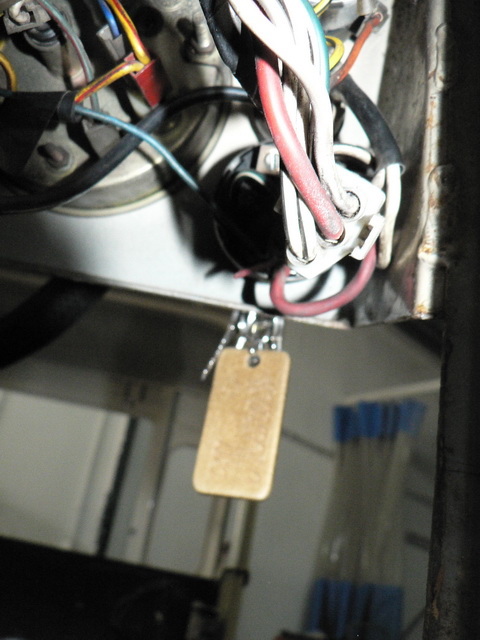

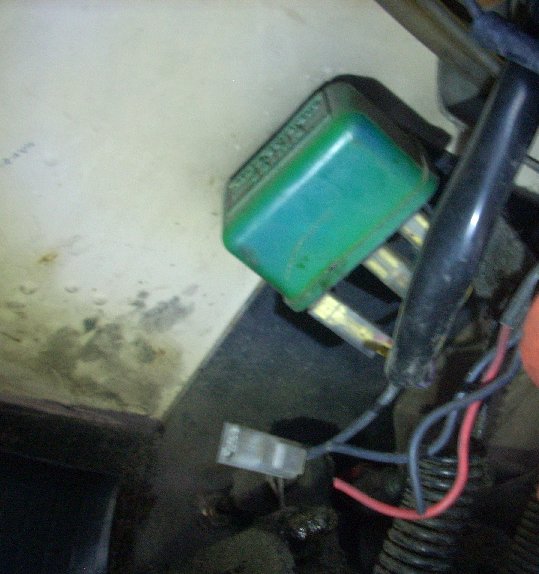

Comutador das Luzes
Os fios a ligar:
4C - Encarnado 2,5mm2
3 - Azul 1,5mm2
22 - Castalho 2,5 mm2
21 e 21A - Roxo 2,5 mm2 e Roxo 1mm2
2-2C - Branco 2,5 mm2 e Branco 1mm2

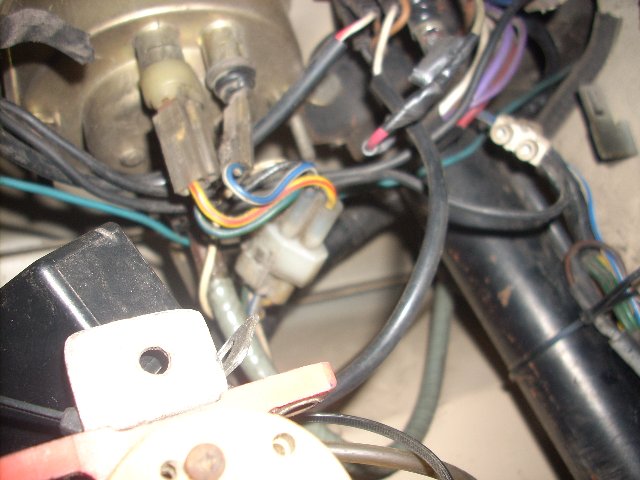

Conta-quilômetros
Os fios a ligar:
2C - Branco 1mm2
18 - Verde/azul 0,75mm2
11 - Amarelo/Encarnado 1,5 mm2
12A - Amarelo/Branco 1 mm2
10 - Preto 1,5 mm2

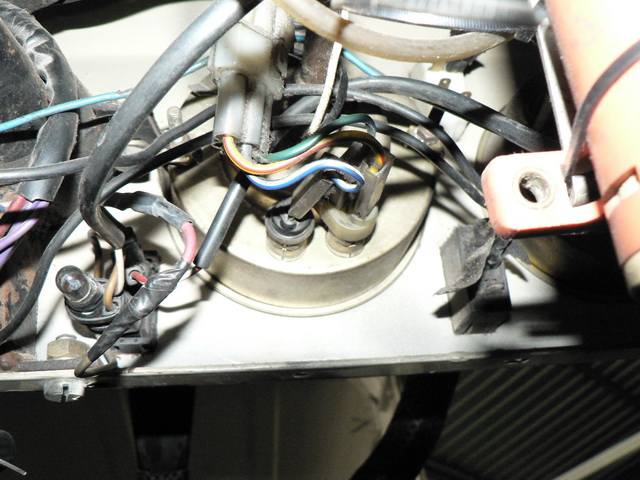

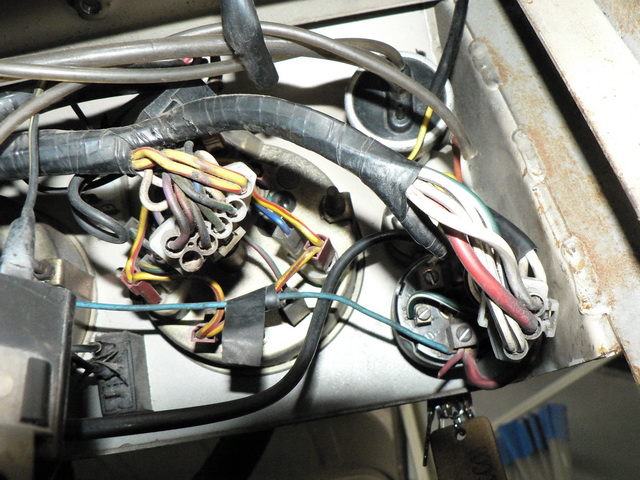

O pior para o fim o painel de instrumentos
20 - Verde/Preto 0,75mm2
21A - Roxo 1mm2
18 - Verde/Azul 0,75mm2
19 - Verde/Encarnado 0,75mm2
15 - Azul/Preto 0,75mm2
11 - Amarelo/Encarnado 0,75mm2
2C - Branco 1mm2
10 - Preto 1,5mm2
As cores dos fios que indico são as que aparecem à direita no esquema eléctrico.
http://img855.imageshack.us/img855/8396/esquemaelctcournilhd.jpg
A minha ideia é que se faça a correspondência entre as letras que coloco nas fotos e os fios que indico em cima algo deste gênero:
Comutador das Luzes
A - 4C - Encarnado 2,5mm2
C- 3 - Azul 1,5mm2
E - 22 - Castalho 2,5 mm2
D - 21 e 21A - Roxo 2,5 mm2 e Roxo 1mm2
B 2-2C - Branco 2,5 mm2 e Branco 1mm2
Se alguém poder tirar umas fotos às ligações do comutador e dos manômetros era 5 estrelas e se calhar simplificava a coisa
Obrigado a todos
CUMMprimentos
André Lopes
UMM COURNIL Jan-83
