Ajuda - 4 Piscas e Luzes nevoeiro

[polikarpo]

Boa tarde,

Tenhos as ligaçoes das luzes de 4 piscas e nevoeiro mal ligadas, alguem poderia colocar uma foto com as conexões ligadas corretamente, onde fosse possivel identificar as cores dos fios e onde se devem ligar.

Obrigado

Já tenho um UMM !!!



[Benjamim]

Qual o modelo do teu UMM?...para se saber qual o respectivo esquema eléctrico! Só assim alguém te consegue ajudar!

cUMMprimentos
Benjamim

http://www.wildoutlander.comhttp://www.wildoutlander.com



[polikarpo]

ÃlterII 1989

Eu tenho um esquema electrico mas nao consigo ver pq nao tem mt qualidade a imagem..

Obrigado

Já tenho um UMM !!!



[Benjamim]

Por acaso deduzi que te referias às luzes traseiras...com base no esquema que aqui tenho de Alter com 1 caixa de fusiveis, a combinação poderá ser:

Farolim Traseiro Direito:
fio preto - massa;
fio branco/violeta e cinzento - luz presença/stop;
fio verde/violeta - pisca;
fio branco/encarnado (?? - no esquema nao se consegue ler bem): marcha atras;

Farolim Traseiro Esquerdo:
fio preto - massa;
fio branco/violeta e cinzento - luz presença/stop;
fio amarelo/cinzento - pisca;
fio branco/encarnado (?? - no esquema nao se consegue ler bem): marcha atras;

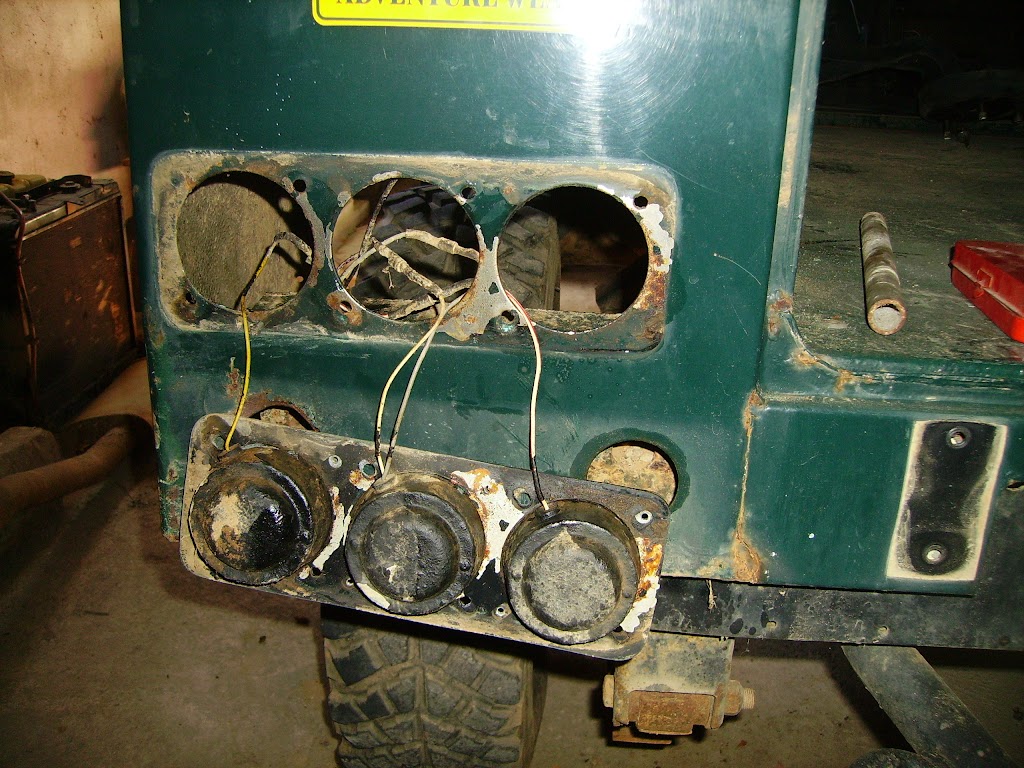

As seguintes imagens, apesar de pouco claras, confirmam as referidas cores...portanto creio que esteja correcto, já que o meu também é alter 2 de 1 caixa de fusiveis.

Farolim Direito:

Farolim Esquerdo:

cUMMprimentos
Benjamim

http://www.wildoutlander.comhttp://www.wildoutlander.com



[corsair_860]

Boas
Tenho isso em casa mas este fim de semana estou fora.
Segunda envia-me uma pm que faço o scan do livro que comprei que vem la tudo do esquema electrico.
Obrigado

UMM ALTER "FENIX"



[polikarpo]

@Benjamim

Desde ja muito obrigado pela ajuda!!

Mas tava-me mesmo a referir a parte do botão de perigo(4 piscas ou luz de emergencia), porque tenho os piscas a ligar corretamente mas quando ligo o dito botão as ligações nao estão mt bem feitas e da numas combinaçoes engraçadas

Abraço

Já tenho um UMM !!!
